概述

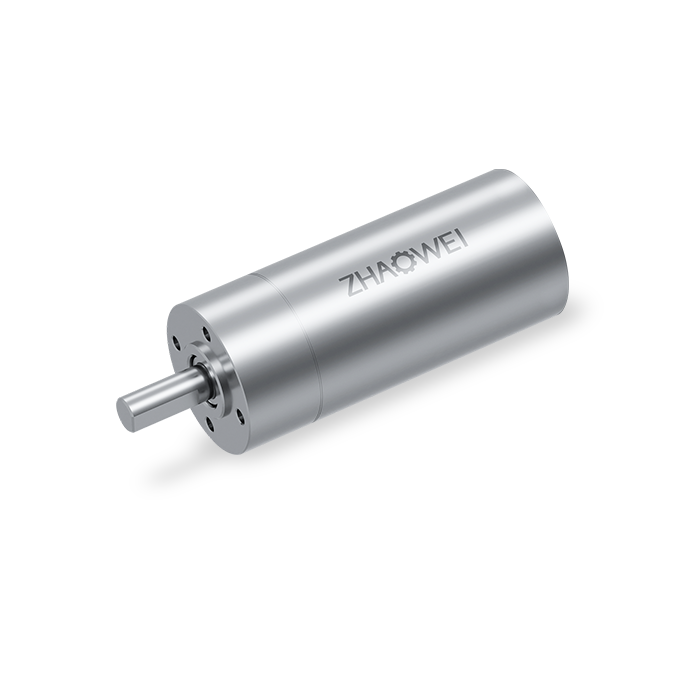

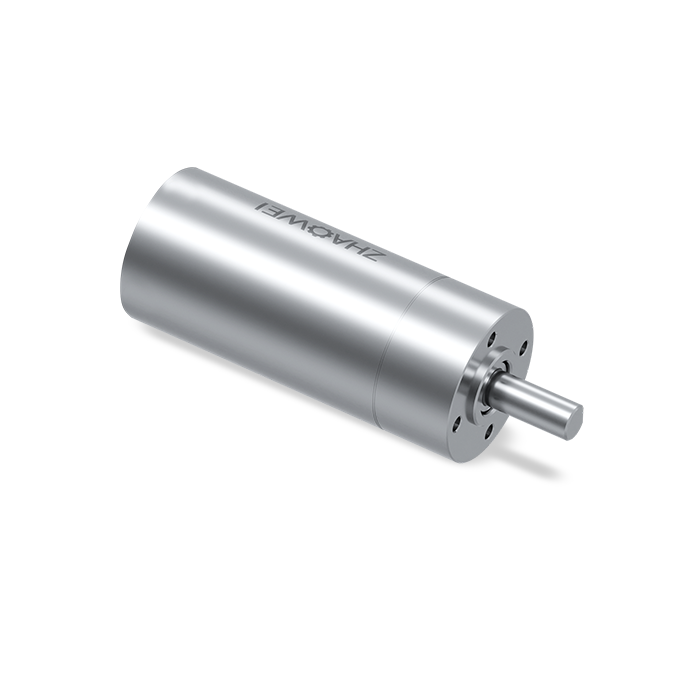

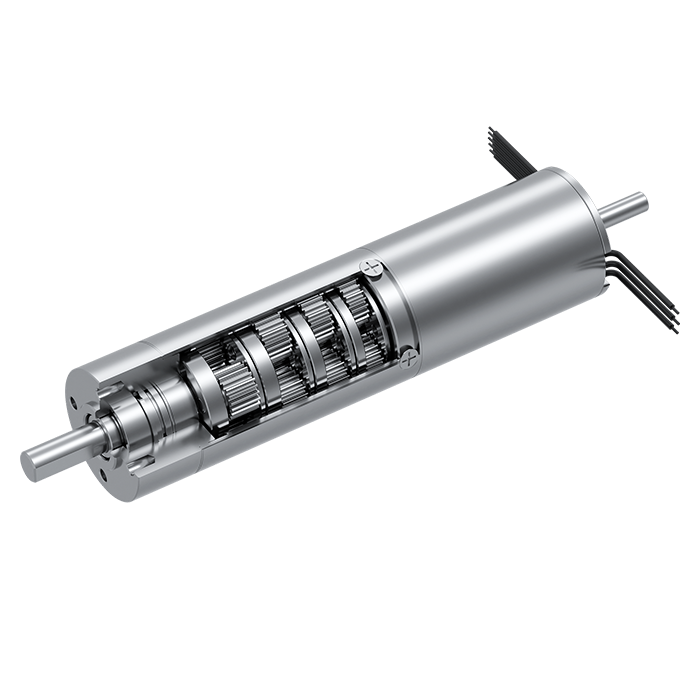

Φ26mm 行星減速箱（高溫）
型號：ZWSMD026026
直徑：26
減速比：1526
最大傳輸功率（W） ：15
最大連續轉矩（Nm）：63
最大效率（%）：87
環境溫度（℃) ：-20~+175
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 4 |
| 連續輸出啊轉矩（Max）Nm | 63 |
| 瞬間容許力矩（Max）Nm | 8 |
| 減速比 | 1526 |
| 外直徑 | 26 |
| 齒輪箱長度L1 (mm) | 60.1 |
| 最大效率 (%) | 87 |
| 建議溫度范圍（℃） | ~20~+175 |
| 齒輪箱重量（Max）(G) | 170 |
| 最大傳輸功率（連續）(W) | 15 |
| 最大傳輸功率（瞬時）(W) | 20 |
| 空載平均空回 | 0.5 |
| 最大軸向載荷（動態)（N） | 110 |
| 最大經向載荷（離法蘭4mm處)（N） | 180 |
| 輸出軸端軸承 | 滾珠軸承 |
| 軸向間隙 | 0~0.1 |

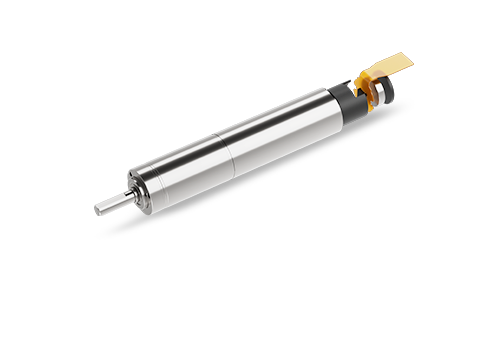

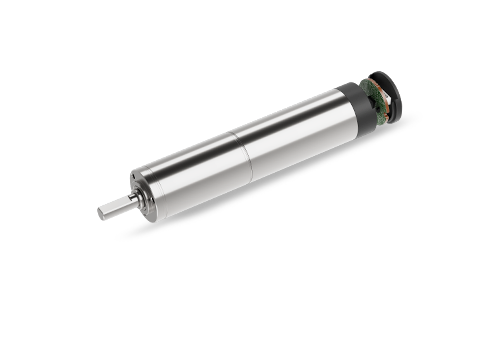

推薦型號
| 組合產品 | 型號 | 級數 |
|---|---|---|
| 4 | ||
| 長度 | ||

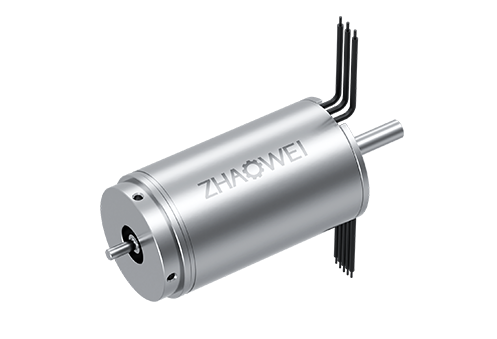

| 無刷電機 | MC2643Φ26mm系列無刷空心杯電機 | 119.1 |
| 編碼器 | CB-ST-22 | 磁編 |
*注：以上具體參數可根據客戶要求定制。

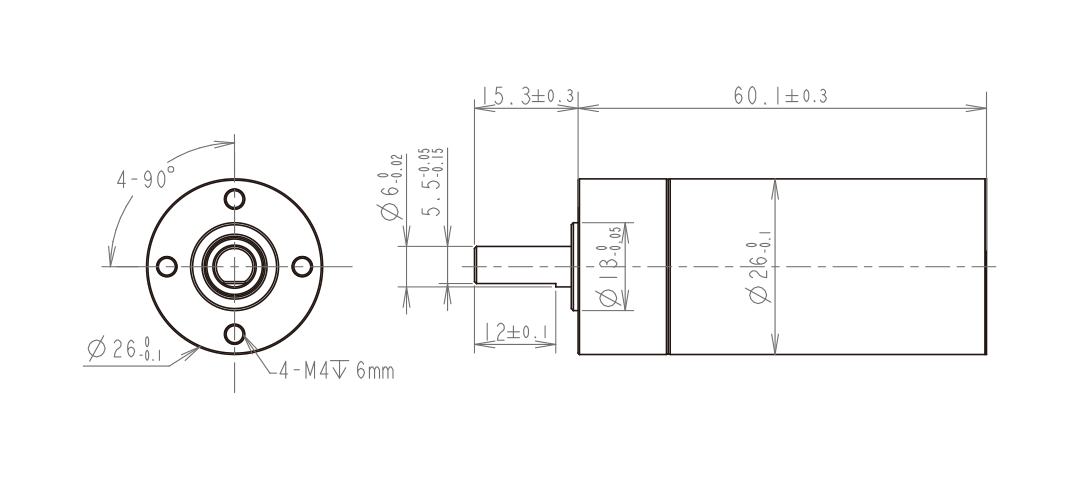

設計圖紙
查看詳情
資料下載
Φ26mm 行星減速箱（高溫）規格書
