概述

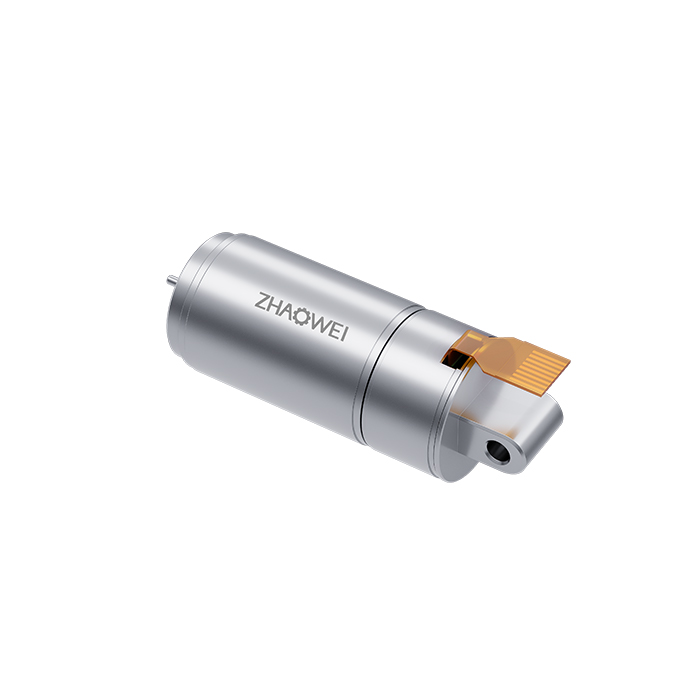

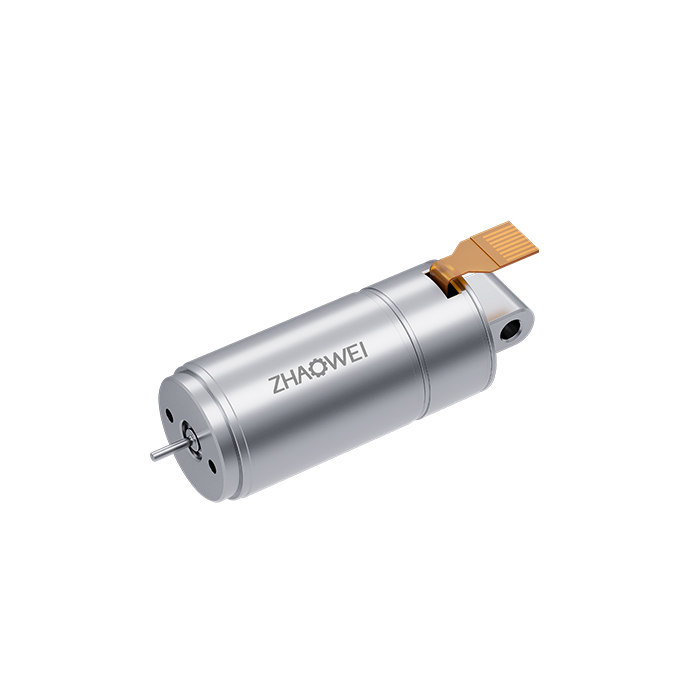

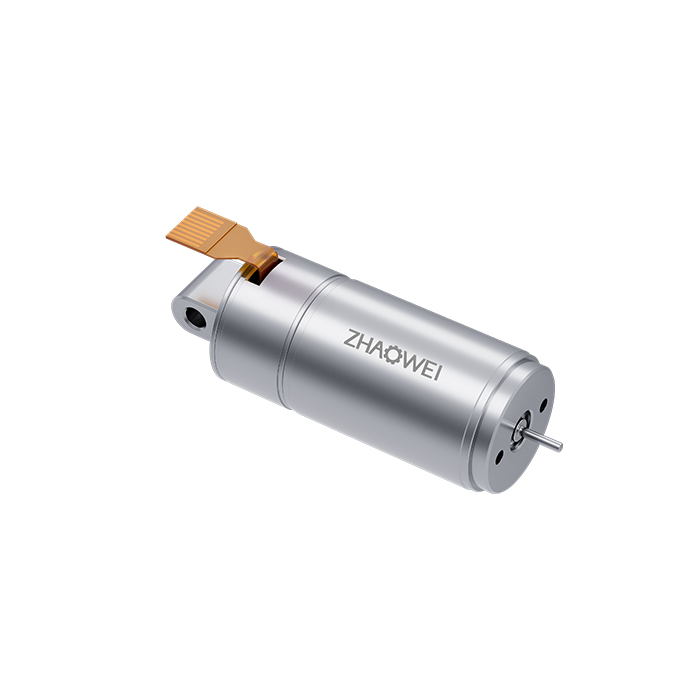

Φ12mm無刷空心杯電機（MC1223）
產品型號：MC1223
直徑：12
長度：23
額定電壓（V）：12
額定轉速：25400
堵轉轉矩（mNm）：8.6
堵轉電流（A) ：2.8
轉矩常數（mNm/A）：3.3
速度常數（rpm/V) ：3857
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
12 |
| 空載轉速 |
33000 |
19000 |
| 空載電流（A) |
0.13 |
0.08 |
| 額定轉速 (rpm) |
25400 |
15300 |
| 額定轉矩(mNm) |
1.8 |
0.98 |
| 額定電流(A) |
0.67 |
0.26 |
| 堵轉轉矩(mNm) |
8.6 |
5.3 |
| 堵轉電流(A) |
2.8 |
1.1 |
| 最大效率(%) |
61.2 |
52.1 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
4.2 |
11.75 |
| 相間電感（mH） |
0.071 |
0.198 |
| 轉矩常數（mNm/A） |
3.3 |
5.6 |
| 速度常數（rpm/V） |
2857 |
1695 |
| 轉速/轉矩斜度（ rpm/mNm） |
3819 |
3557 |
| 機械時間常數（ms） |
4.56 |
4.28 |
| 轉子慣量（gcm2） |
0.126 |
0.126 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
/ |
/ |
| 繞組-機殼熱阻（K/W） |
/ |
/ |
| 繞組熱時間常數（s） |
/ |
/ |
| 電機熱時間常數（s） |
/ |
/ |
| 環境溫度（℃） |
?? -20…+100 |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
40 000 |
40 000 |
| 最大軸向間隙 |
< 0.15 N? 0 |
< 0.15 N? 0 |
| ?> 0.15 N? 0.06（max） |
?> 0.15 N? 0.06（max） |
| 徑向間隙 |
?preloaded |
?preloaded |
| 最大軸向動態載荷(N) |
2 |
2 |
| 最大允許安靜態裝力（N） |
10 |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
5 |
| 端子型號 |
| Molex 52745-1297 |
SL-FPC0.5-8P-H1.0 |
*注：以上具體參數可根據客戶要求定制。
