概述

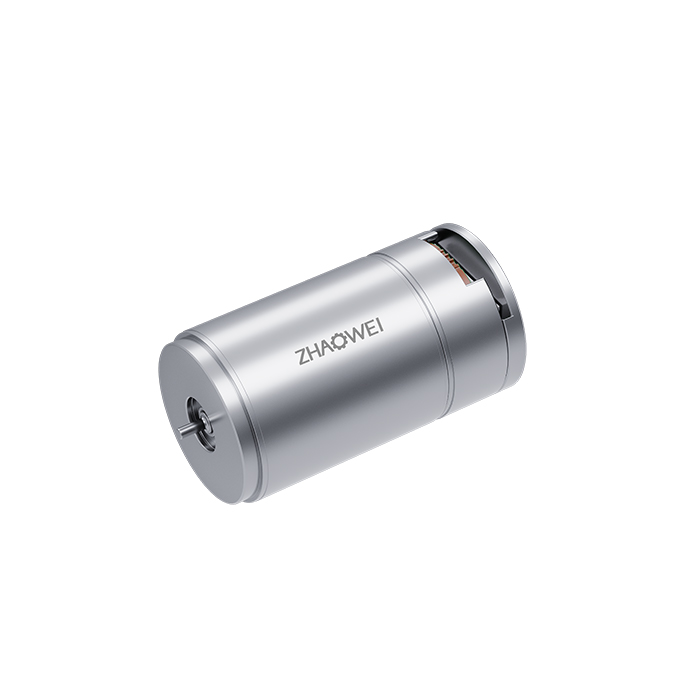

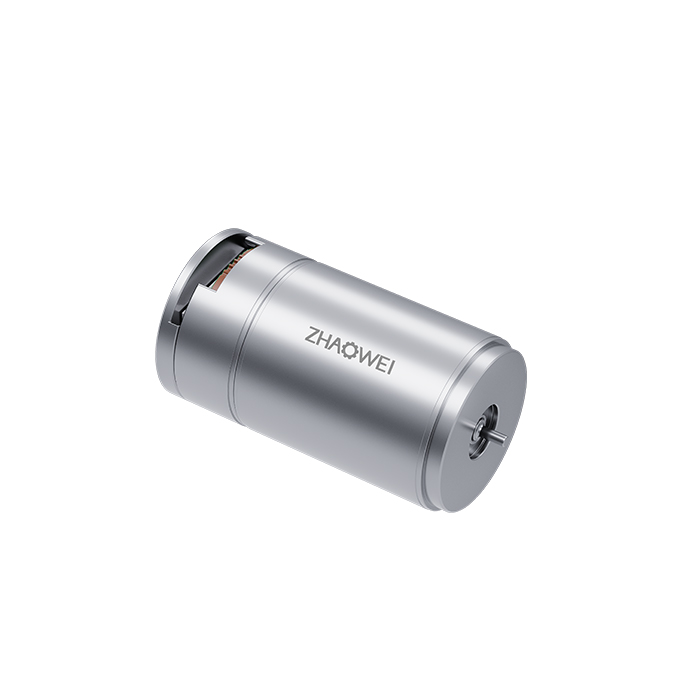

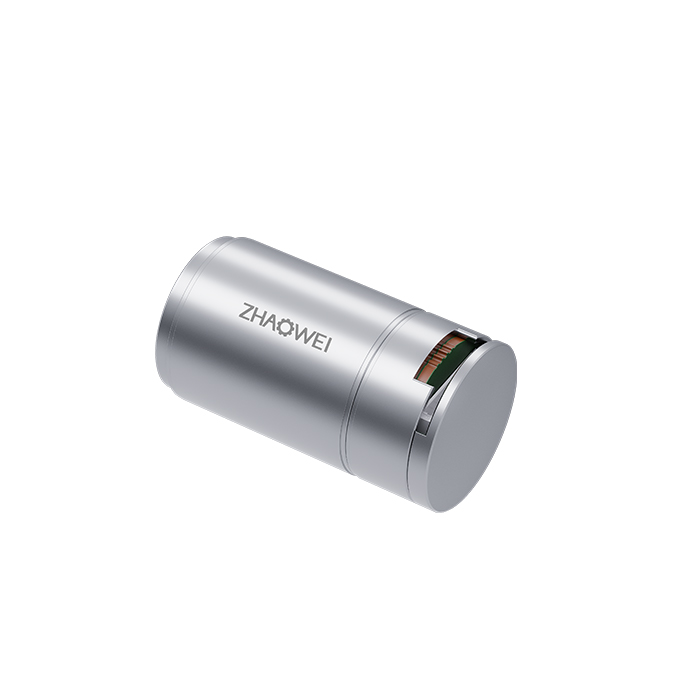

Φ 16mm 無刷空心杯電機（MC1628）
產品型號：MC1628
直徑：16
長度：27
額定電壓（V）：12
額定轉速：17300
堵轉轉矩（mNm）：21.2
堵轉電流（A) ：3.17
轉矩常數（mNm/A）：7.2
速度常數（rpm/V）：1563
輸出軸直徑（rpm/V）：1
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
24 |
| 空載轉速 |
17300 |
58000 |
| 空載電流（A) |
0.14 |
0.22 |
| 額定轉速 (rpm) |
13000 |
46380 |
| 額定轉矩(mNm) |
4.05 |
8 |
| 額定電流(A) |
0.79 |
2.28 |
| 堵轉轉矩(mNm) |
21.2 |
39.9 |
| 堵轉電流(A) |
3.17 |
10.5 |
| 最大效率(%) |
63.4 |
73.3 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
3.39 |
2.28 |
| 相間電感（mH） |
0.089 |
0.013 |
| 轉矩常數（mNm/A） |
7.2 |
3.9 |
| 速度常數（rpm/V） |
1563 |
2439 |
| 轉速/轉矩斜度（ rpm/mNm） |
823 |
1452 |
| 機械時間常數（ms） |
1.61 |
1.9 |
| 轉子慣量（gcm2） |
0.209 |
0.13 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
38.6 |
| 繞組-機殼熱阻（K/W） |
7.5 |
| 繞組熱時間常數（s） |
3.2 |
| 電機熱時間常數（s） |
210 |
| 環境溫度（℃） |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
30 000 |
| 最大軸向間隙 |
< 2.5 N? 0 |
| ?4.7 N > 2.5 N? 0.05（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2.5 |
| 最大允許安靜態裝力（N） |
4.7 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
10 |
| 端子型號 |
| SL-FPC0.5-19P-H1.0 |
| SL-FPC0.5-20P-H1.0 |
*注：以上具體參數可根據客戶要求定制。
