概述

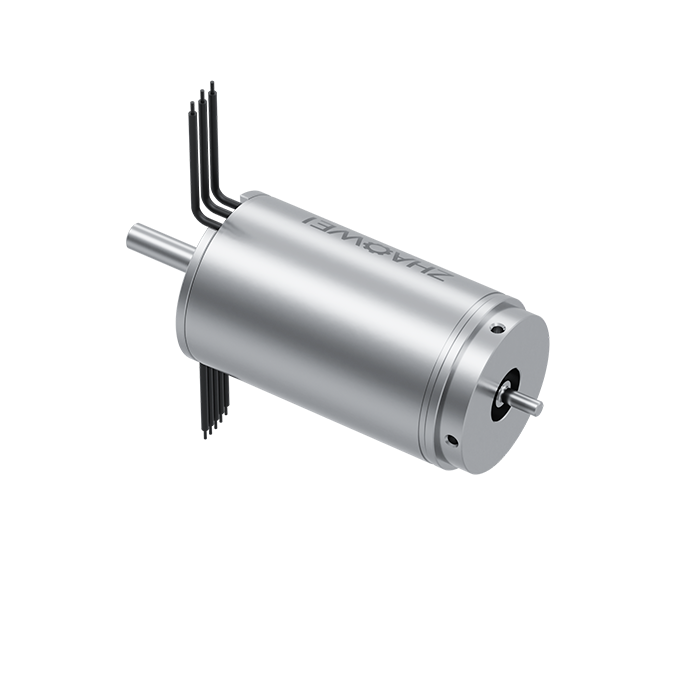

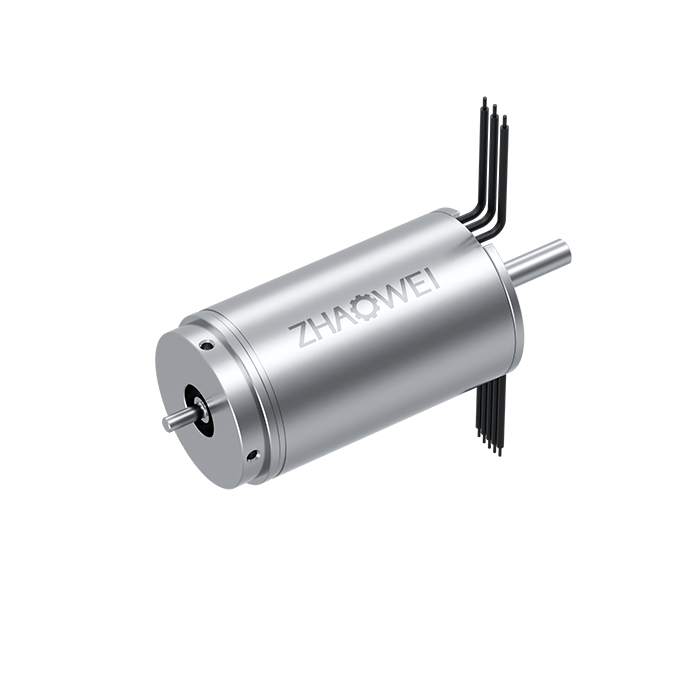

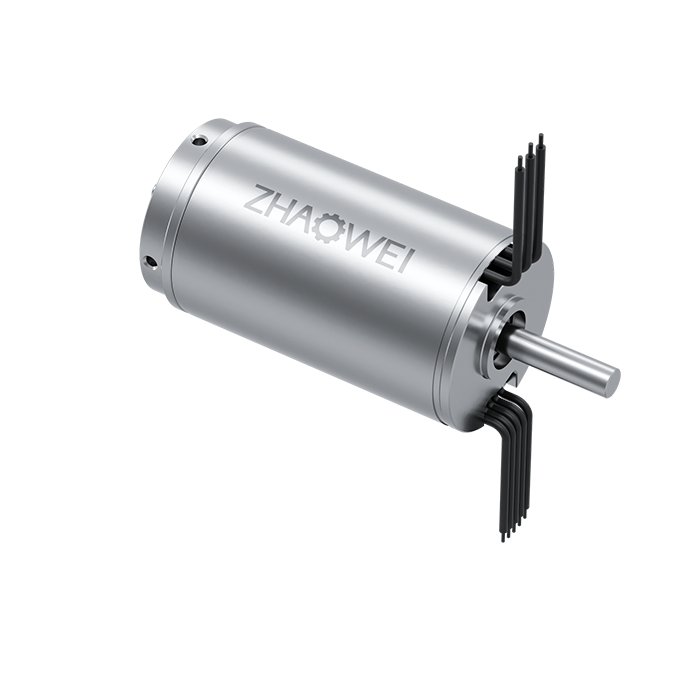

Φ 26mm 無刷空心杯電機（MC2643）
產品型號：MC2643
直徑：26
長度：43
額定電壓（V）：48
額定轉速：7200
堵轉轉矩（mNm）：156
堵轉電流（A) ：2.6
轉矩常數（mNm/A）：60
速度常數（rpm/V）：159
輸出軸直徑（rpm/V）：4
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
48 |
| 空載轉速 |
7500 |
| 空載電流（A) |
0.05 |
| 額定轉速 (rpm) |
7200 |
| 額定轉矩(mNm) |
4.6 |
| 額定電流(A) |
0.13 |
| 堵轉轉矩(mNm) |
156 |
| 堵轉電流(A) |
2.65 |
| 最大效率(%) |
75% |
| 電機常數（額定值） |
|
| 相間電阻（Ω） |
18.1 |
| 相間電感（mH） |
0.05 |
| 轉矩常數（mNm/A） |
60 |
| 速度常數（rpm/V） |
159 |
| 轉速/轉矩斜度（rpm/mNm） |
48.11 |
| 機械時間常數（ms） |
3.35 |
| 轉子慣量（gcm2） |
11.1 |
| 熱參數 |
| 環境溫度（℃） |
-20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速 |
25000 |
| 最大軸向間隙 |
< 3N0 |
| > 12 N>3 N0.1（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
3.2 |
| 最大允許安靜態裝力（N） |
29 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
15 |
| 端子型號 |
| CJT A1257HRE-5P |
| CJT C6201HFB-2*2P |
| CJT C6201HFB-2X5P |
*注：以上具體參數可根據客戶要求定制。
資料下載
Φ 26mm 無刷空心杯電機（MC2643）規格書
