概述

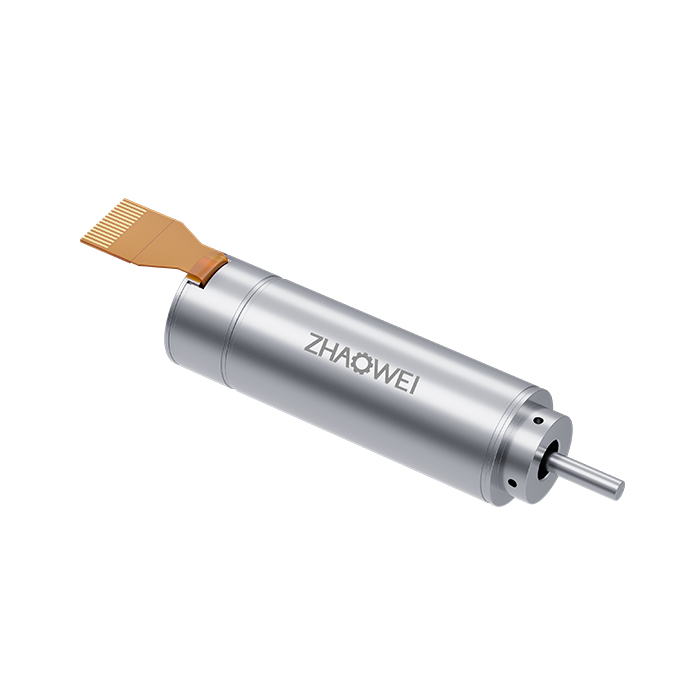

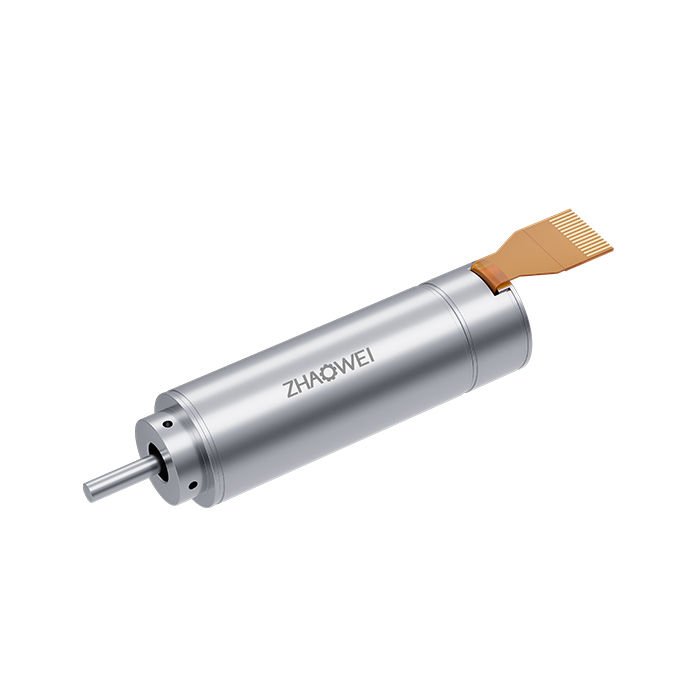

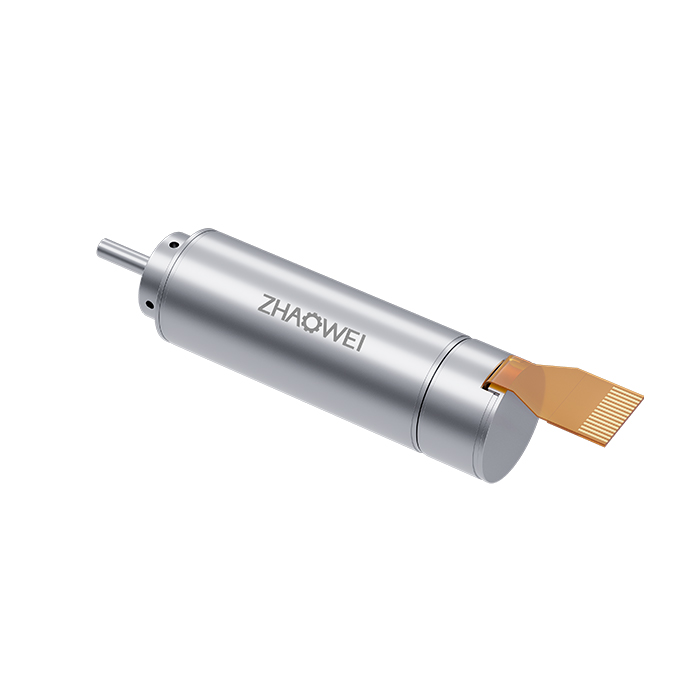

Φ12mm無刷空心杯電機(MC1237)
產品型號:MC1237
直徑(mm):12
長度(mm):37
額定電壓(V):24
額定轉速(rpm):19000
堵轉轉矩(mNm):19
堵轉電流(A) :2.3
轉矩常數(mNm/A):8.7
速度常數(rpm/V) :1099
輸出軸直徑(mm):2
電機參數
| 電機數據(額定值) |
| 額定電壓(V) |
12 |
| 空載轉速(rpm) |
24000 |
| 空載電流(A) |
0.07 |
| 額定轉速 (rpm) |
19000 |
| 額定轉矩(mNm) |
5 |
| 額定電流(A) |
0.65 |
| 堵轉轉矩(mNm) |
19 |
| 堵轉電流(A) |
2.3 |
| 最大效率(%) |
68 |
| 電機常數(額定值) |
| 相間電阻(Ω) |
10.2 |
| 相間電感(mH) |
0.179 |
| 轉矩常數(mNm/A) |
8.7 |
| 速度常數(rpm/V) |
1099 |
| 轉速/轉矩斜度( rpm/mNm) |
1338 |
| 機械時間常數(ms) |
2.94 |
| 轉子慣量(gcm2) |
0.239 |
| 熱參數 |
| 機殼-環境熱阻(K/W) |
/ |
| 繞組-機殼熱阻(K/W) |
/ |
| 繞組熱時間常數(s) |
/ |
| 電機熱時間常數(s) |
/ |
| 環境溫度(℃) |
?? -20…+100 |
| 最高繞組溫度(℃) |
125 |
| 機械參數(滾珠軸承) |
| 最大允許轉速(rpm) |
40 000 |
| 最大軸向間隙(mm) |
< 0.15 N? 0 |
| ?> 0.15 N? 0.06(max) |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力(N) |
10 |
| 最大徑向載荷,距離法蘭處2mm處(N) |
5 |
*注:以上具體參數可根據客戶要求定制。
-
